Ventanas para proyectos Passivhaus

Las ventanas Passivhaus son ventanas de altas prestaciones térmicas diseñadas para cumplir con el estándar de construcción más exigente del mundo en eficiencia energética. Se caracterizan por una transmitancia térmica (Uw) igual o inferior a 0,8 W/m²·K, máxima hermeticidad, triple acristalamiento con gas argón y marcos multicámara sin puentes térmicos.

Las ventanas Passivhaus son uno de los componentes imprescindibles para conseguir la certificación en los proyectos, tanto en obra nueva como en rehabilitación energética bajo el estándar EnerPHit.

Qué es una ventana Passivhaus

Una ventana Passivhaus es aquella que cumple con los criterios de eficiencia energética establecidos por el Passive House Institute (PHI) de Darmstadt, Alemania. No existe un tipo único de ventana Passivhaus ya que, cualquier ventana que alcance los valores exigidos por el estándar puede considerarse apta para un proyecto de casa pasiva.

Lo que diferencia a una ventana Passivhaus de una ventana convencional o de una ventana que simplemente cumple el CTE es el nivel de obligación en aislamiento térmico, hermeticidad y eliminación de puentes térmicos. El estándar Passivhaus para viviendas se basa en cinco principios fundamentales:

1. Aislamiento térmico reforzado de la envolvente.
2. Ventanas de altas prestaciones.
3. Eliminación de puentes térmicos.
4. Hermeticidad al aire.
5. Ventilación mecánica con recuperación de calor.

Las ventanas intervienen directamente en cuatro de los cinco principios, lo que las convierte en el componente más crítico de toda la envolvente.

Requisitos técnicos de las ventanas Passivhaus

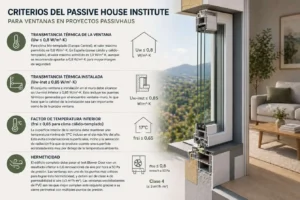

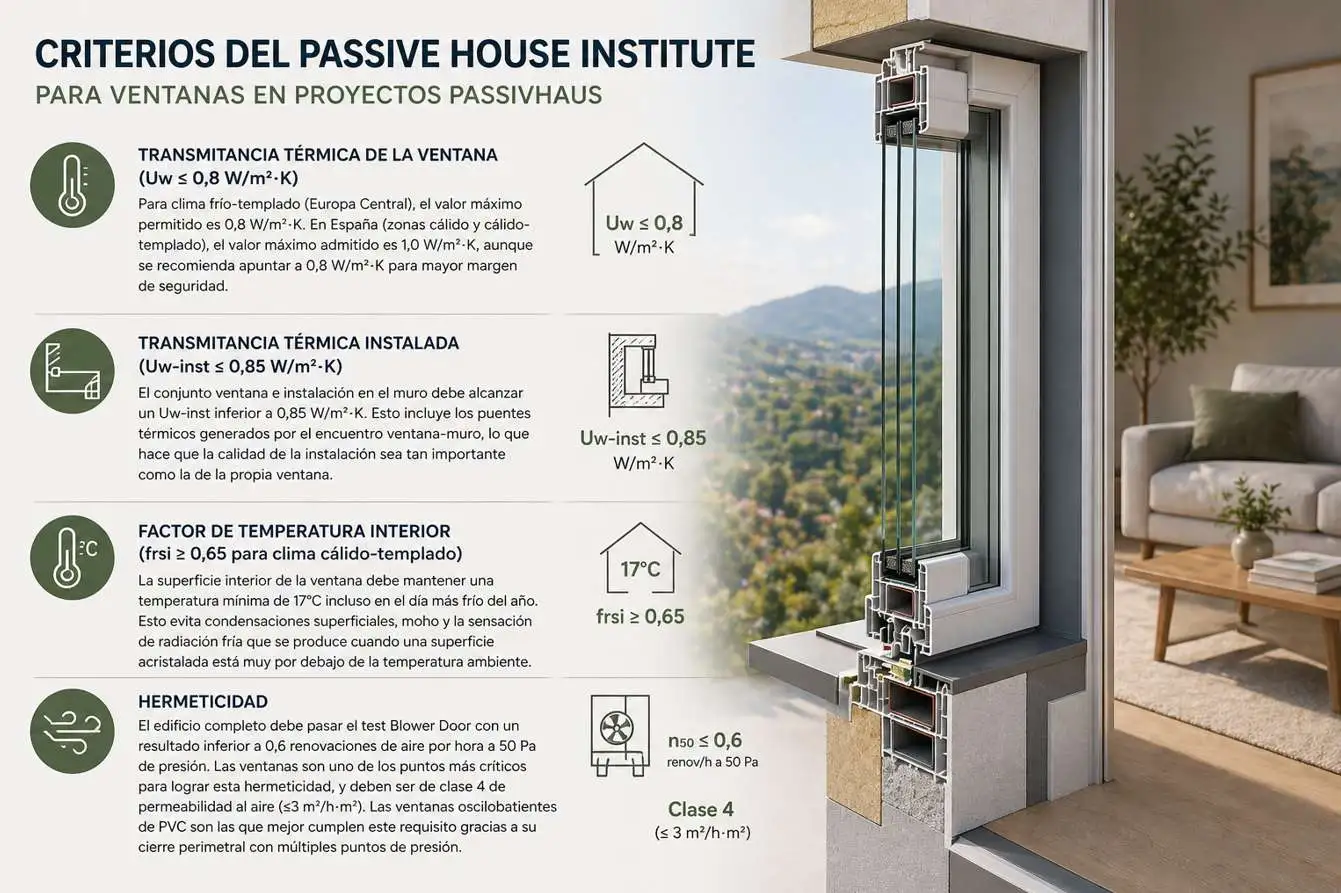

El Passive House Institute establece unos criterios concretos que las ventanas deben cumplir para ser aptas en un proyecto de casa pasiva. Estos son los parámetros fundamentales:

Componentes de una ventana Passivhaus

Para alcanzar un Uw de 0,8 W/m²·K o inferior, cada componente de la ventana debe estar optimizado. Si quieres conocer en detalle cada parte de la ventana, consulta nuestra guía sobre las partes de una ventana.

Triple acristalamiento con bajo emisivo y gas argón. El vidrio es el 80% de la superficie de la ventana. Un triple vidrio con dos capas bajo emisivas y cámaras rellenas de gas argón alcanza valores de Ug entre 0,5 y 0,7 W/m²·K, frente a los 1,1-1,3 W/m²·K de un doble vidrio bajo emisivo estándar. En climas cálidos de España (costa mediterránea), un doble vidrio de muy altas prestaciones puede ser suficiente si se combina con un marco de alto aislamiento.

Marco multicámara de gran profundidad. Los marcos de ventanas de PVC de 76 a 88 mm de profundidad con 5 a 7 cámaras alcanzan valores de Uf entre 0,9 y 1,2 W/m²·K. Los marcos de ventanas de aluminio con rotura de puente térmico de calidad(≥34 mm) pueden alcanzar valores similares, aunque generalmente requieren mayor anchura de RPT para igualar las prestaciones del PVC.

Intercalario de borde caliente (warm edge). El espaciador que separa los vidrios dentro del acristalamiento genera un puente térmico lineal (Ψg). Los intercalarios de aluminio convencionales tienen un Ψg de 0,08-0,11 W/m·K, mientras que los de borde caliente (acero inoxidable, plástico reforzado o materiales compuestos) reducen este valor a 0,03-0,04 W/m·K. Esta diferencia parece pequeña, pero multiplicada por todo el perímetro del vidrio tiene un impacto significativo en el Uw global.

Refuerzos sin puente térmico. En ventanas de PVC, los refuerzos interiores de acero convencionales crean un puente térmico que empeora el Uf del marco. Las ventanas Passivhaus sustituyen el refuerzo de acero por refuerzos con rotura de puente térmico o por materiales compuestos de fibra de vidrio que eliminan esta conductividad térmica.

Herrajes de alta calidad. Los herrajes deben garantizar un cierre perimetral con suficientes puntos de presión para mantener la hermeticidad a lo largo de toda la vida útil de la ventana. Herrajes con al menos 4-6 puntos de cierre por hoja son habituales en ventanas Passivhaus.

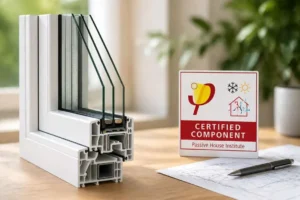

Qué es la Certificación Passivhaus de ventanas

El Passive House Institute (PHI) certifica ventanas como «Componente Certificado Passivhaus» mediante un proceso que incluye:

• Ensayos térmicos. Se miden la transmitancia térmica del marco (Uf), del vidrio (Ug) y la transmitancia lineal del intercalario (Ψg) según normas EN ISO 10077-1 y EN ISO 10077-2. Con estos valores se calcula el Uw del conjunto para diferentes configuraciones de vidrio.
• Verificación del factor de temperatura (frsi). Se comprueba que la temperatura superficial interior cumple el criterio de higiene para la zona climática correspondiente.
• Clasificación por zona climática. El PHI reconoce siete zonas climáticas mundiales. En España se aplican dos: cálido (costa) y cálido-templado (interior peninsular). Los criterios de certificación varían según la zona.
• Clasificación por eficiencia del marco. Además de la zona climática, el PHI clasifica las ventanas certificadas en categorías de eficiencia (phA, phB, phC) según las pérdidas de calor a través del marco.

Criterios de certificación Passivhaus para ventanas en España

Diferencias entre Passivhaus y CTE

Existen diferencias considerables entre el estándar Passivhaus respecto a la normativa CTE.

Comparativa CTE vs Passivhaus en ventanas

Passivhaus exige más del doble de aislamiento térmico que el CTE en la ventana, una hermeticidad muy superior y una verificación detallada de la instalación que el CTE no contempla en sus anejos.

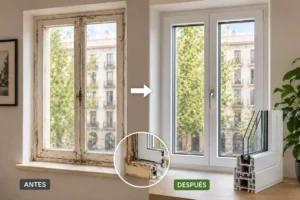

Variante EnerPHit para rehabilitación Passivhaus

Cuando se rehabilita un edificio existente, el estándar Passivhaus aplica una versión llamada EnerPHit, con criterios algo menos exigentes que reconocen las limitaciones constructivas de intervenir sobre un edificio ya construido.

Para ventanas en proyectos EnerPHit en España, los valores máximos de Uw son ligeramente superiores a los del Passivhaus nuevo: aproximadamente 1,0-1,2 W/m²·K según la zona climática. Sin embargo, la instalación sigue siendo crítica porque en rehabilitación las cajas de persiana, los premarcos existentes y los encuentros con la fachada antigua generan puentes térmicos difíciles de resolver.

PVC vs aluminio en ventanas Passivhaus

El PVC es la opción más eficiente y económica para la mayoría de proyectos Passivhaus con dimensiones estándar. El aluminio es la alternativa cuando se necesitan grandes superficies acristaladas o perfiles muy delgados. Si quieres profundizar, consulta nuestra comparativa entre PVC y aluminio.

Comparativa PVC vs aluminio en Passivhaus
