La rotura de puente térmico es una barrera aislante, normalmente de poliamida, que separa la cara exterior y la cara interior del perfil de una ventana de aluminio. Al cortar el contacto directo entre las dos partes metálicas, el frío y el calor ya no atraviesan el marco y la ventana aísla mucho más.
Es la razón por la que una ventana de aluminio actual no tiene nada que ver con las de hace 30 años. En esta guía te explicamos desde nuestra fábrica de ventanas de aluminio, cómo funciona, cómo saber si tus ventanas tienen rotura de puente térmico y en qué casos compensa cambiarlas.

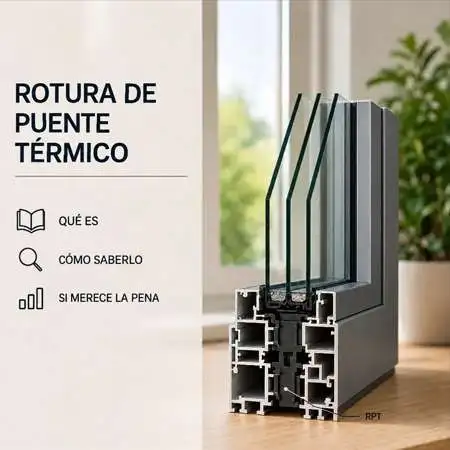

Qué es la rotura de puente térmico en una ventana
La rotura de puente térmico (RPT) es una pieza aislante que se coloca en el interior del perfil de aluminio para dividirlo en dos mitades, una exterior y otra interior, unidas solo por ese material aislante. Así el calor no puede pasar por el metal de un lado a otro de la ventana.
Qué es un puente térmico y por qué la ventana es el punto débil
Un puente térmico es cualquier zona de la envolvente de una casa por la que el calor se escapa con más facilidad que por el resto. Pasa en pilares, frentes de forjado, cajones de persiana y, sobre todo, en las ventanas.
El aluminio conduce el calor unas 500 veces mejor que la poliamida que se usa como barrera. Un perfil de aluminio macizo, sin corte, funciona como un radiador al revés. En invierno saca el calor de casa y en verano lo mete. Según el IDAE, entre el 25 % y el 30 % de las necesidades de calefacción de una vivienda se deben a pérdidas por las ventanas.
Cómo funciona la rotura de puente térmico en una ventana
El fabricante del sistema extruye el perfil en dos piezas y las une con unas varillas aislantes que quedan encajadas y engatilladas a presión. El resultado es un perfil que por fuera y por dentro es aluminio, pero cuyas dos caras no se tocan.
Material de la barrera
La barrera más habitual es poliamida 6.6 reforzada con un 25 % de fibra de vidrio. Aguanta el esfuerzo mecánico de la hoja, soporta el lacado al horno y apenas conduce el calor. Los perfiles con rotura se ensayan según la norma UNE-EN 14024, que comprueba que la unión entre aluminio y poliamida no se afloja con el tiempo.
Ancho de la barrera y espumas aislantes
Cuanto más ancha es la barrera, mejor aísla el marco. Las roturas básicas rondan los 12-16 mm, las de gama media los 20-24 mm y los sistemas de altas prestaciones, pensados incluso para ventanas Passivhaus, superan los 30-40 mm e incluso rellenan las cámaras con espuma aislante. Ese ancho es lo primero que conviene preguntar al comparar presupuestos.

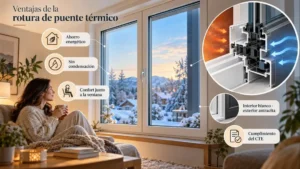

Ventajas de las ventanas con rotura de puente térmico
Una ventana con rotura de puente térmico pierde mucho menos calor por el marco, reduce la condensación y hace que la zona junto a la ventana deje de estar fría. Estos son los cambios que se notan en el día a día.
- Menos gasto en calefacción y aire acondicionado: El marco deja de ser la vía de escape del calor en invierno y de entrada en verano.
- Adiós a la condensación en el marco: Si el perfil interior no se enfría, el vapor del ambiente no se convierte en gotas y se evita la condensación en las ventanas.
- Más confort junto a la ventana: Desaparece la sensación de pared fría y las corrientes por diferencia de temperatura.
- Posibilidad de bicolor: Como las dos caras del perfil son piezas independientes, se pueden lacar en colores distintos, por ejemplo gris antracita por fuera y blanco por dentro.
- Cumplimiento del CTE: Hoy es prácticamente imposible cumplir la normativa CTE para ventanas con una ventana de aluminio sin rotura.
Lo que la rotura no mejora de forma notable es el aislamiento acústico. Del ruido se encargan sobre todo el vidrio y la estanqueidad de las juntas.
Ventanas de aluminio con rotura de puente térmico
Las ventanas de aluminio con rotura de puente térmico combinan lo mejor del aluminio (perfiles finos, mucha superficie de vidrio, resistencia y durabilidad) con un aislamiento que se acerca al del PVC en las gamas altas. Hoy son el estándar en vivienda.
Diferencia entre aluminio con y sin rotura de puente térmico
La transmitancia térmica del marco (Uf) mide cuánto calor deja pasar. Cuanto más bajo es el valor, mejor aísla. Te dejamos las diferencias en cifras:
| Tipo de perfil | Uf orientativo (W/m²K) |
|---|---|
| Aluminio sin rotura de puente térmico | 5,7 – 7,0 |
| Aluminio con RPT básica (hasta 16 mm) | 3,0 – 3,5 |
| Aluminio con RPT media (20-24 mm) | 2,2 – 2,8 |
| Aluminio con RPT ancha (30 mm o más) | 1,4 – 2,0 |
| PVC de 70 mm y 5 cámaras | 1,1 – 1,3 |
| PVC de 82 mm | 0,9 – 1,0 |
Un aluminio sin rotura deja escapar por el marco el triple de calor o más que uno con rotura ancha. Como referencia, los modelos Z70 HO+ y Z70 C16 de nuestras ventanas oscilobatientes de aluminio tienen un Uf de 1,5 y 1,7 W/m²K, muy cerca del PVC.
Ventanas correderas con rotura de puente térmico
Las correderas también pueden llevar rotura de puente térmico, y en aluminio es imprescindible si quieres que aíslen. Una corredera convencional cierra por cepillo y aísla algo menos que una practicable, así que aquí el sistema elegido marca más diferencia que en ningún otro tipo de ventana.
En Cruzial fabricamos tres ventanas correderas de aluminio con rotura de puente térmico. La Z-Eficient es la opción equilibrada, con dos o tres carriles. La Z-Evoque cierra por los cuatro lados de la hoja y consigue la hermeticidad de una practicable, con clase 4 en permeabilidad al aire. La Z-Panorámica es la minimalista, para grandes paños con hojas de hasta 400 kg.
Precio del m2 de la carpíntería de aluminio con rotura de puente térmico
El precio por metro cuadrado de la carpintería de aluminio con rotura de puente térmico depende sobre todo de cuatro factores.
- El ancho de la rotura y la gama del sistema.
- El tipo de apertura (corredera, practicable, oscilobatiente, elevable).
- El vidrio elegido (bajo emisivo, control solar, acústico, triple).
- El tamaño y el acabado del lacado.
Una ventana pequeña siempre sale más cara por metro cuadrado que un ventanal. Lo más fiable es pedir presupuesto con medidas reales y comparar siempre el valor Uw de cada sistema, no solo el precio.
¿Las ventanas de PVC tienen rotura de puente térmico?
Las ventanas de PVC no necesitan rotura de puente térmico porque el propio PVC es un material aislante. Su conductividad es incluso algo menor que la de la poliamida de las roturas, y su interior se divide en varias cámaras de aire que frenan todavía más el paso del calor.
El refuerzo de acero que llevan dentro queda encerrado en la cámara central y no conecta el exterior con el interior, así que no crea puente térmico. Lo que sí diferencia a un PVC de otro es el grosor de sus paredes, que es lo que ordena la clasificación técnica de los perfiles de PVC. Con una buena rotura en el aluminio, los dos materiales cumplen el CTE con holgura, y elegir entre ventanas de PVC o aluminio pasa a depender más del diseño, las medidas y el presupuesto.
Cómo saber si una ventana tiene rotura de puente térmico
Para saber si una ventana tiene rotura de puente térmico basta con abrir la hoja y mirar el canto del perfil. Si ves una franja de plástico oscuro que separa el aluminio en dos partes, la tiene. Si el metal es continuo de lado a lado, no. Estas son las cinco comprobaciones que puedes hacer en casa.
Mira la sección del perfil con la ventana abierta
Abre la hoja y fíjate en el canto del marco y de la propia hoja. En una ventana con rotura verás una o dos tiras de poliamida, normalmente negras o grises, que interrumpen el aluminio. Suelen verse mejor en el marco fijo, en la zona donde apoya la junta.
Comprueba si el color de dentro y el de fuera son distintos
Si tu ventana es de un color por fuera y de otro por dentro, casi seguro que tiene rotura de puente térmico. Sin ella no se pueden lacar las dos caras por separado. El caso contrario no sirve como prueba, porque muchas ventanas con rotura son del mismo color por ambos lados.
Toca el marco un día de frío
En pleno invierno, apoya la mano en el marco por dentro. Si está casi tan frío como el cristal exterior, el perfil no tiene rotura o la tiene muy estrecha. En una ventana con buena rotura el aluminio interior está a una temperatura cercana a la de la habitación.
Fíjate en si el marco condensa
Gotas de agua en el aluminio por las mañanas, moho en las esquinas del marco o juntas ennegrecidas son síntomas claros de un perfil frío. Si la condensación aparece en el marco y no solo en el vidrio, lo más probable es que falte la rotura.
Revisa la documentación o la edad de la ventana
Busca la etiqueta del marcado CE, la factura o la ficha técnica y comprueba el valor Uf o Uw. Por encima de 4 W/m²K en el marco apunta a un aluminio sin rotura. La edad también orienta. Muchas ventanas de aluminio instaladas antes de 2006, año de entrada en vigor del CTE, no tienen rotura.
Si después de estas comprobaciones sigues con dudas, una cámara termográfica lo confirma en segundos, porque el marco sin rotura aparece como una línea de otro color alrededor de todo el hueco.
¿Merece la pena una ventana con rotura de puente térmico?
Sí, una ventana de aluminio con rotura de puente térmico merece la pena en prácticamente cualquier vivienda de España, y más aún en climas con inviernos fríos como Madrid o Toledo. Reduce las pérdidas por el marco a la mitad o menos, elimina la condensación en el perfil y es la única forma de cumplir la normativa actual con aluminio.
Cuándo compensa más cambiar las ventanas
- Si tus ventanas de aluminio no tienen rotura y condensan cada invierno.
- Si la casa está en zona climática D o E, como Madrid o Toledo y aún no tienes ventanas con RPT.
- Si vas a hacer una reforma y quieres mejorar la calificación energética o acceder a ayudas de rehabilitación.
- Si las habitaciones pegadas a fachada son las más frías de la casa.
Lo que el RPT no resuelve solo
Una ventana es un conjunto. Para que la ventana aísle de verdad también cuentan estos puntos.
- El vidrio: Ocupa entre el 70 % y el 80 % de la superficie. Un doble vidrio bajo emisivo con cámara de argón marca más diferencia que el propio marco. Lo repasamos en tipos de cristales para ventanas.
- El intercalario del vidrio: El separador entre los dos cristales también es un puente térmico. Un intercalario warm edge, de material plástico en lugar de aluminio, evita la condensación en el borde del vidrio.
- El cajón de persiana: Un cajón antiguo sin aislar puede perder más calor que toda la ventana.
- La instalación: Un montaje con huecos sin sellar o sin premarco aislado crea un puente térmico nuevo alrededor del marco. Por eso en Cruzial Sistemas trabajamos con montadores de confianza.
Ventanas con rotura de puente térmico fabricadas por Cruzial Sistemas
En Cruzial fabricamos ventanas a medida para toda la provincia de Toledo y Madrid. Somos especialistas en rotura de puente térmico y en aislamiento.
Los cinco modelos de nuestras ventanas de aluminio llevan rotura de puente térmico. Estos son sus datos según ficha técnica.
| Modelo | Apertura | Uf marco (W/m²K) | Uw ventana (W/m²K) | Vidrio máximo | Lo que lo distingue |
|---|---|---|---|---|---|
| Z70 HO+ | Oscilobatiente | 1,5 | desde 1,0 | 38 mm | Hoja de 76 mm, pensada para edificios de consumo casi nulo |
| Z70 C16 | Oscilobatiente | 1,7 | desde 1,1 | 28 mm | Rotura de hasta 37 mm, hoja oculta y 40 dB |
| Z-Panorámica | Corredera minimalista | 1,7 | desde 0,9 | 38 mm | Hojas de hasta 400 kg y viento clase C5 |
| Z-Evoque | Corredera | 1,7 | 1,8 – 2,0 | 36 mm | Cierre perimetral, aire clase 4 y seguridad RC2 |
| Z-Eficient | Corredera | 1,7 | 1,7 – 2,1 | 38 mm | Dos o tres carriles y agua clase 8A |
El Uw varía según la tipología, las medidas y el vidrio elegido.
Preguntas frecuentes sobre la rotura de puente térmico
¿Qué significa RPT en una ventana?
RPT son las siglas de rotura de puente térmico. Indica que el perfil de aluminio está dividido en dos partes unidas por una barrera aislante de poliamida, de modo que el frío no pasa del exterior al interior a través del marco.
¿Cómo saber si mis ventanas tienen rotura de puente térmico sin desmontarlas?
No hace falta desmontar nada. Abre la hoja y busca la tira de poliamida en el canto del perfil, comprueba si el color interior y el exterior son distintos y toca el marco un día de frío. Si el marco está helado y condensa, tus ventanas no tienen rotura.
¿Se puede añadir rotura de puente térmico a una ventana que ya tengo?
No. La rotura forma parte del perfil desde su fabricación y no se puede incorporar después. Si tu ventana de aluminio no la tiene, la única solución es sustituir la carpintería.
¿Cuántos milímetros debe tener la rotura de puente térmico?
Para vivienda en zona climática D, como Madrid o Toledo, lo recomendable es una rotura de al menos 20-24 mm combinada con doble vidrio bajo emisivo. Por debajo de eso cuesta alcanzar el límite de 1,8 W/m²K del CTE.
¿Aísla más una ventana de PVC o una de aluminio con rotura de puente térmico?
A igualdad de vidrio, el PVC suele aislar algo más que el aluminio con rotura de gama media. Los sistemas de aluminio con rotura ancha y espumas se acercan mucho a los valores del PVC.
¿Las ventanas con rotura de puente térmico evitan la condensación?
Evitan la condensación en el marco, porque el aluminio interior deja de estar frío. La condensación en el vidrio depende del cristal, del intercalario y de la ventilación de la vivienda.
¿Cuánto dura una ventana con rotura de puente térmico?
Una ventana de aluminio con rotura bien fabricada y bien montada tiene una vida útil de décadas. La poliamida no se degrada con el sol porque queda protegida dentro del perfil, y el mantenimiento se limita a limpiar los carriles y revisar las juntas.
